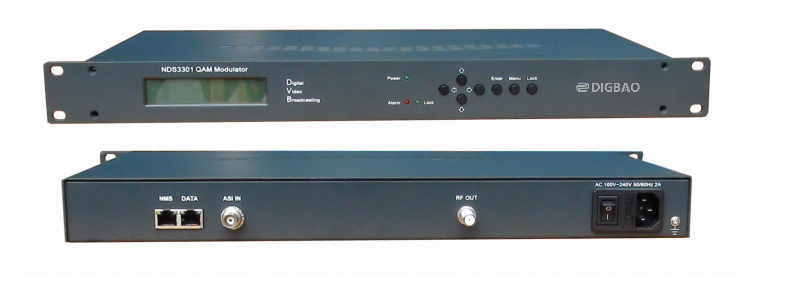

NDS3301 QAM调制器（DVB-C数字调制器ASI输入RF输出）

1 产品概述

NDS3301/A QAM 调制器是按照欧洲有线数字视频广播标 DVB-C(EN300 429)而开发 出的高性能调制器。它能接收来自编码器、复用器、DVB 网关、加扰机、视频服务器等 设备的 TS 传输码流，并对这些传输流进行 RS 编码，卷积交织和 QAM 调制等处理，并 具备1路 ASI 输入，1路 RF 输出；可通过 NMS 网管实现远程管理。在应用方面可广泛应 用于广播站、融媒中心、前端电视机房、互动服务、新闻采集及其他应用。

2 主要特性

? 符合 DVB-C(EN300 429), ITU-T J.83A/B/C 和 GB/T170 标准

? 符号率调节范围:5.0M一sps~9.0Msps

? 5 种星座模式:16QAM, 32QAM, 64QAM, 128QAM 和 256QAM

? 支持 1 路 ASI 输入，1 路 RF 输出

? 超大缓存，抗突发码流

? 支持智能空包删除及自动码流填充

? 支持 PCR 精确调整

? 支持插入 NIT 表

? 支持输入有效码率实时监测

? 支持 PID 过滤，重映射，和同步更新 PSI/SI 表

? 射频输出频率范围: 30MHz~960MHz，1kHz 步进

? RF 输出衰减：-30dBm~0dBm，0.1dB 步进

? 支持 LCD 液晶显示和按键操作

? 支持网络管理(NMS)

3 技术指标

输入

1路 ASI 输入,BNC 接口,75Ω阻抗

调制

QAM:信道 1

标准 :EN300 429/ITU-T J.83A/B/C，GB/T170

符号率 :5.0~9.0Msps，1ksps 步进

星座 :16、32、64、128、256QAM

FEC :RS(204, 188)

RF 输出

接口类型 :F 头, 75Ω阻抗

RF 频率范围 :30~960MHz，1kHz 步进

输出衰减 :-30dBm~0dBm，0.1dB 步进--NDS3301

;-16dBm~+12dBm，0.1dB 步进--NDS3301A

系统

LCD 液晶显示/按键操作，网络管理(NMS)

中文/英语操作界面

支持网络升级

通用

尺寸(长 x 宽 x 高) :482mm×285mm×44mm

重量 :2kg

温度范围 :0~45℃(工作);-20~80℃(储存)

电源需求 :AC 110V±10%，50/60Hz;AC 220V±10%，50/60Hz

功耗 :<25W

订购需知：

1、NDS3301 电平输出105-108db

2、NDS3301A 电平输出最高115db
