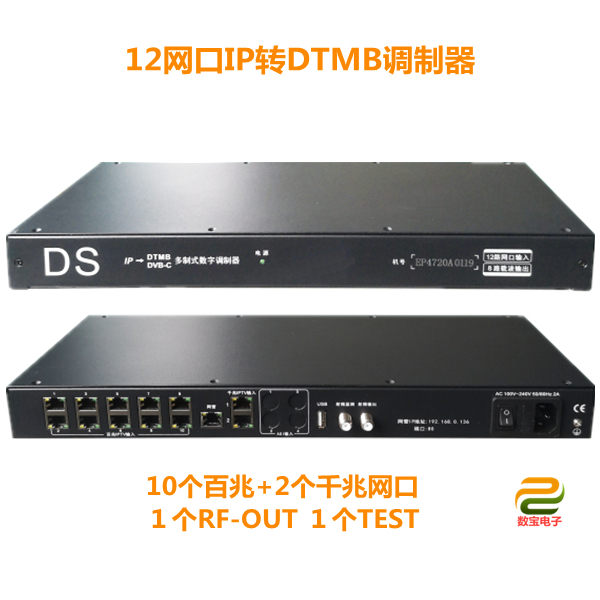

12网口IPTV转DTMB调制器
1、产品概述
HKD3112F-8 IPTV转DTMB调制器是我公司专为解决商用数字电视信号源而研发的具备高集成度、高性能、高性价比的IP转 DTMB国标调制器。该设备具有10个百兆网口+2个千兆网口、1个网管口，1个射频口、1个射频监测口和1个USB接口组成，12个网口（百兆+千兆）均支持IPTV输入；射频口支持8/16个DTMB单载波输出。该设备具有高性能、低成本的特点，非常适合各种商用数字电视前端系统使用。
2、主要特性
v 支持10个百兆IP输入（单个输入32路IP地址）+2个千兆网口（单个输入128路IP地址），UDP、RTP协议；
v 支持1个千兆IP输出（8路MPTS，千兆口2）；（注：千兆口1：只支持输入，千兆口2：支持输入和输出）；
v 支持ASI输入接口（选配）；
v 支持通过U盘插播本地节目（视频须为TS流格式）；
v 支持1个RF输出接口，1个RF监测输出接口；
v 单台设备支持8/16个DTMB单载波输出；
v 采用标准机架式1U机箱设计，单台设备集成一套前端设备功能，为用户节省机房空间；
v 支持Web本地网络管理；
v 同时支持远程云平台管理控制；
v 支持手机连接WiFi对设备进行管理和控制（须配合USB网卡）；
3、技术指标
输入 | 10个百兆IP输入+2个千兆网口，UDP、RTP协议 |
单个百兆口支持32个IP输入，单个千兆口支持128个IP输入；MPTS/SPTS |
调制 | 调制标准 | GB20600-2006 |
调制通道 | 8/16个国标单载波输出 |
星座 | 4QAM、16QAM、32QAM、64QAM |
RF输出 | 输出通道 | 1个RF输出接口，8/16个DTMB单载波，F头，75Ω阻抗 |
频率范围 | 50~960MHz，1kHz步进 |
输出电平 | -10dBm~+3dBm |
MER | ≥40dB |
IP输出 | 支持1路千兆IP输出（千兆口2） |
系统 | 中文操作界面 |
支持Web网络升级 |
手机WiFi对设备进行管理和控制（配合USB网卡） |
通用 | 尺寸(长×宽×高) | 430mm×180mm×40mm |
温度范围 | 0~45℃(工作)；-20~80℃(存储) |
电源需求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz |
系统拓朴图：

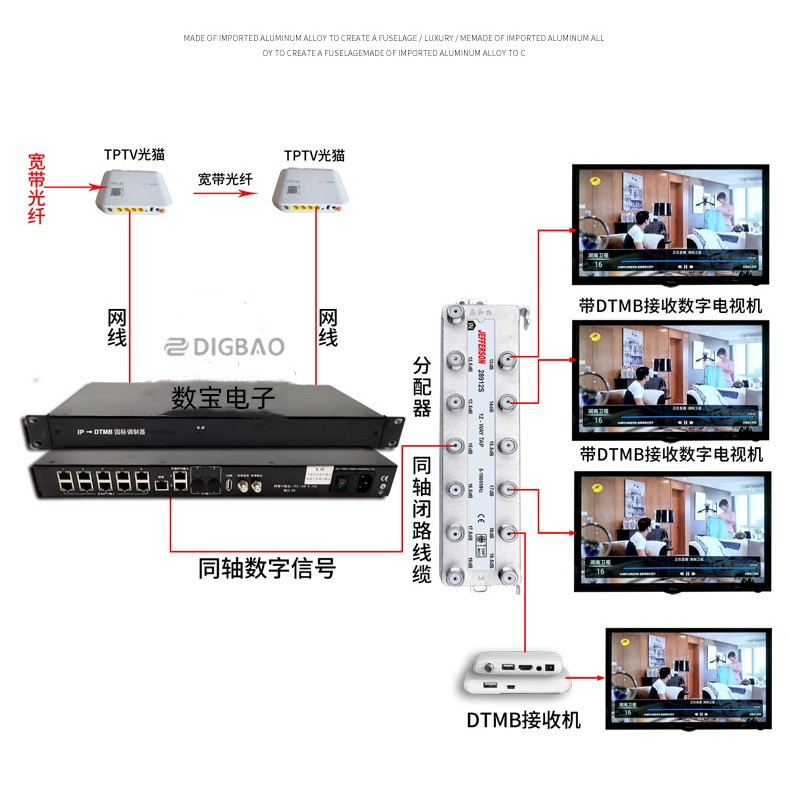

支持运营商IPTV宽带光猫

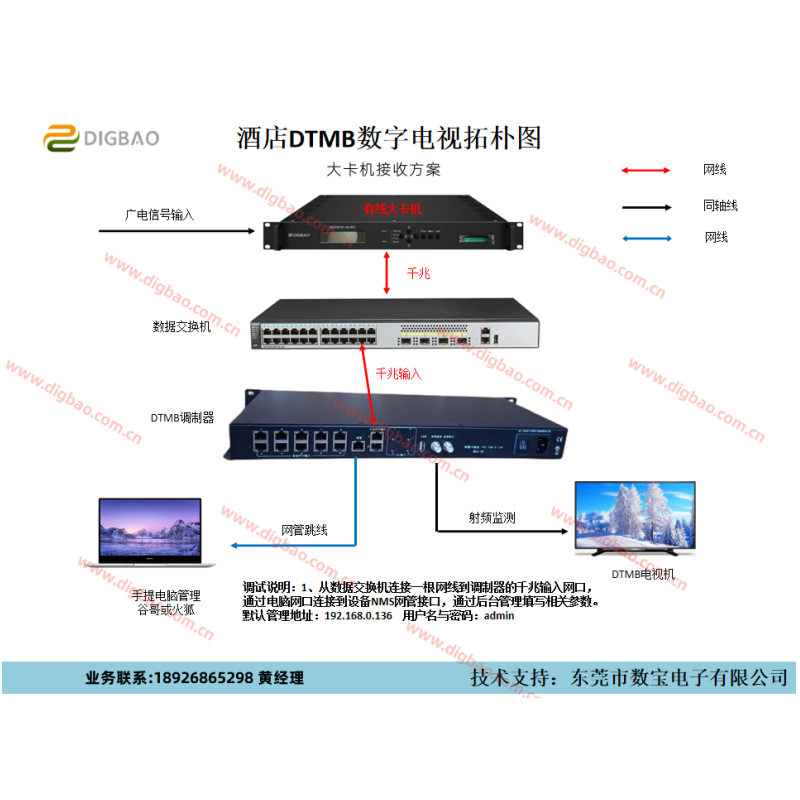

支持运营商-广电大卡方案
