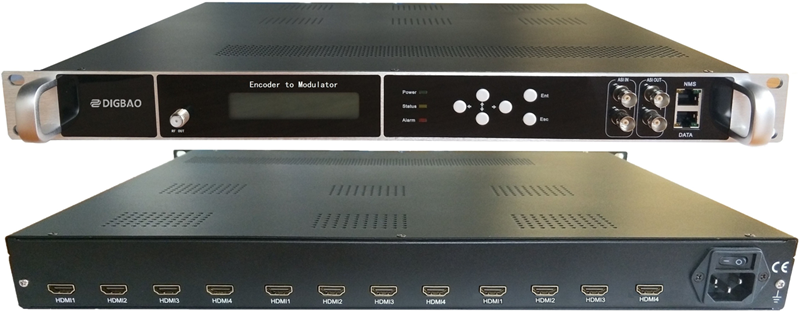

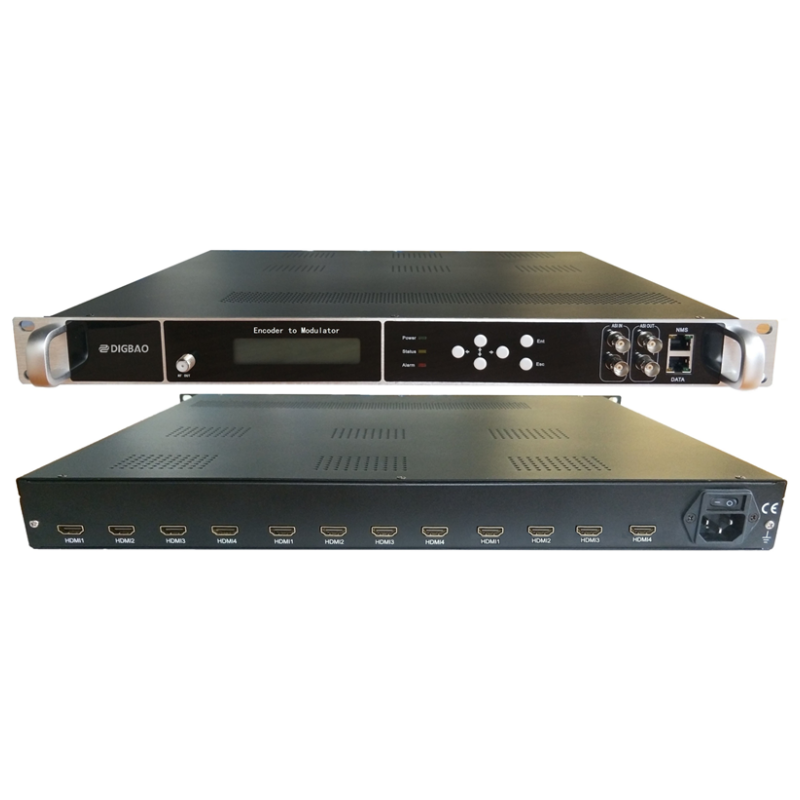

多路编调一体处理器4，8，12，16，20，24路HDMI输入DTMB编码调制一体机
4，8，12，16，20，24HDMI encoder to modulator
1产品概述
H3363T系列编调一体机是公司最新研发的一款输入HDMI和调制于一体的高性价比设备。该设备支8路/12路/16路/20路/24路 HDMI输入、1路千兆 IP 输入/出；支持4个单载波(ATSC、ISDBT、DTMBT、DVB-C/-T)输出和1路 MPTS 输出以及127个 SPTS输出，128个SPTS IP 输入。具有高集成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等数字电视传输系统。
2 主要特性
支持8路/12路/16路/20路/24路HDMI输入
支持1路千兆 IP 输入/出，UDP/RTP协议（组播）
支持不同的载波调制(ATSC、ISDBT、DTMBT、DVB-C/T)选择输出
支持2路ASI输入
支持2路ASI输出
支持液晶和按键功能
支持网络管理（Web）
支持在线升级
3 技术指标
输入/IN PUT | HDMI接口可选配(8/12/16/20/24 HDMI) |
2路ASI输入 |
128个SPTS IP地址输入 |
输出/OUT PUT | 射频输出4个频点（DVB-C/DVB-T/ATSC/ISDBT/DMBT） |
2路ASI输出 |
1个MPTS,127个SPTS IP地址输出 |
视频编码/VIDEO | 编码格式 | MPEG-4 AVC/H.264 |
输入接口 | HDMI |
分辨率 | 输入：1920×1080P/1920×1080i/1280×720P/720x576i/
720x480i @50/59.94Hz |
输出：
1920×1080_25P_30P_50P_60P
1280×720_25P_30P_50P_60P,
720x576_25P,720x480_30P |
音频编码/AUDIO | 码率 | 1Mbps~13Mbps（每个通道) |
码率模式 | CBR |
编码格式 | MPEG1 Layer2, LC AAC, HE AAC, HE AAC+ |
采样率 | 44.1KHz,48KHz |
比特率 | 32,48,64,128,192,256,320,384kbps |
调制参数
|
QAM
| 调制标准 | EN300 429/ITU-T J.83A/B/C |
符号率 | 5.0~7.0Msps，1ksps 步进 |
调制星座 | 16、32、64、128、256QAM |
外部编码 | RS(204,188) |
ISDB
| 调制标准 | ARIB STD-B31 |
传输模式FFT | 2K |
调制星座 | DQPSK, QPSK, 16QAM, 64QAM |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
分层模式 | A |
带宽 | 6M,7M,8M |
DVBT
| 带宽 | 6M,7M,8M |
保护间隔 | 1/32, 1/16, 1/8, 1/4 |
调制星座 | DQPSK, QPSK, 16QAM, 64QAM |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
MER | ≥40dB |
通用 | 尺寸(长×宽×高) | 482mm×410mm×44mm |
重量 | 4-8kg(4路-24路) |
温度范围 | 0~45℃(工作)；-20~80℃(存储) |
电源需求 | AC100~240V，50/60Hz |
功耗 | <90W |
|
|
|
|
|
