8路16路24路可选（HDMI高清编码器)
NDS3228S-24
产品概述
HKD3228S 系列多路高清编码器是公司专为酒店电视系统研发的高集成度MPEG-4AVC/H.264编码设备。该设备支持8路、16路、24路HDMI输入；每8个HDMI端口共用一个编码器模块，每个模块支持1MPTS和8SPTS输出。该设备支持OSD功能，可在每路编码视频中插入图片、二维码、文字等信息，具有高集成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等IPTV电视系统。
主要特性
v 支持8路HDMI输入、1路MPTS和8路SPTS输出；
v 支持16路HDMI输入、1路MPTS和16路SPTS输出；
v 支持24路HDMI输入、1路MPTS或24路SPTS输出；
v 支持MPEG4 AVC/H.264视频编码格式；
v 支持MPEG1 Layer II，LC-AAC，HE-AAC音频编码格式和AC3直通，音频增益调节；
v 基于UDP和RTP/RTSP协议的IP输出
v 编码节目都支持OSD功能（可在每路编码视频中插入图片、二维码、文字等）
v 支持1路ASI输出（选配）
v 支持PCR校正；
v 支持Web网络管理；
技术指标
输入 | 8路、16路、24路HDMI输入 |
输出 | 8路、16路、24路SPTS或1路MPTS输出 |
视频编码 | 编码格式 | MPEG-4 AVC/H.264 |
输入接口 | HDMI |
分辨率 | 输入： 1920×1080_60P,1920×1080_60i, 1920×1080_50P,1920×1080_50i, 1280×720_60P,1280×720_50P, 720×576_50i,720×480_60i, |
输出： 1920×1080_30P,1920×1080_25P, 1280×720_30P,1280×720_25P, 720×576_25P,720×480_30P, |
码率 | 1Mbps~20Mbps（每个通道） |
码率模式 | CBR、VBR |
GOP结构 | IP…P（P帧调整，无B帧） |
音频编码 | 编码格式 | MPEG-1 Layer2，LC-AAC，HE-AAC和AC3直通 |
采样率 | 48KHz |
分辨率 | 24-bit |
音频增益 | 0-255可调 |
码率 | MPEG-1 Layer 2比特率 | 48/56/64/80/96/112/128/160/192/224/256/320/384kbps |
LC-AAC比特率 | 48/56/64/80/96/112/128/160/192/224/256/320/384kbps |
HE-AAC比特率 | 48/56/64/80/96/112/128kbps |
码流输出 | 通过UDP和RTP/RTSP协议通过数据（GE）输出IP（每个编码器板有8个SPTS和1个MPTS输出） |
系统 | 支持网络管理（Web）和网络升级 |
中文/英文操作界面 |
通用 | 尺寸(长×宽×高) | 482mm×328mm×44mm |
温度范围 | 0~45℃(工作)；-20~80℃(存储) |
电源需求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz |

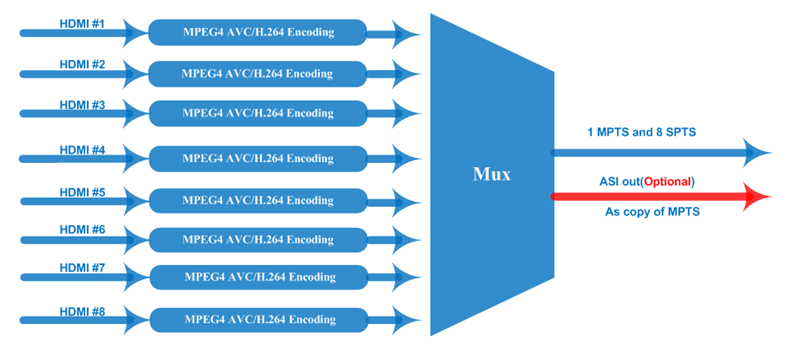

原理图
本高清编码器可应用于广播电视台、酒店前端，学校前端，医院前端，部队电视前端转换IP网络信号。
下单选配
Order Information
| NDS3228S-8 | NDS3228S-16 | NDS3228S-24 |
8 HDMI Inputs with 8 SPTS and 1 MPTS out (1 encoder board+1NMS port+1 DATA Port) | X |
|
|
16 HDMI Inputs with 16 SPTS or 2 MPTS out (2 encoder boards+2 NMS ports+2 DATA Ports) |
| X |
|
24 HDMI Inputs with 24 SPTS or 3 MPTS out((3 encoder boards+3 NMS ports+ 3 DATA Ports)) |
|
| X |
