M88CS8001 (澜起)H.264 内嵌512Mbits/1Gbits DDR

(H.265需用M88CS8051-T选配定制款）

射频输入频率

47-870MHz

输入电阻

75欧姆

最小输入电平

UHF ≤25dBuV （模式7）

VHF ≤24dBuV （模式7）

最大输入电平

≥82dBuV

物理频道带宽

8MHz

高斯C/N门限

15.2dB （模式7）

莱斯C/N门限

16.1dB （模式7）

瑞利C/N门限

20.1dB （模式7）

回波延时30uS

23 dB （模式7）

频率捕捉范围

±150kHz

输入反射损耗

≥8dB（在射频调谐器当前调谐频道进行测试）

解调方式

自适应16，32，64，256 QAM（基本要求）

符号率

3.6-6.952Mbaud（64QAM）

视频输出幅度

683.4 mVp-p

视频同步幅度

288.1 mVp-p

视频幅频特性

-0.16 dB (≤4.8MHZ以内）

-0.34dB (4.8~5MHZ）

-1.08 dB (≥5.5MHz)

视频信噪比（加权）

66.3dB

微分增益

2.1% p-p

微分相位

1.7度p-p

亮度 非线性

2.2%

色度/亮度增益差

0.1%

色度/亮度时延差

5.8ns

K系数

1.9%

音频输出电平

-0.8 dB

音频失真度

0.13 %

音频幅频特性

0.27dB

音频信噪比（无权重）

76dB

音频左右声道串扰

-77.5dB

音频左右声道相位差

0.21度

音频左右声道电平差

0.1dB

卷积交织深度

I = 12

升余弦平方根滤波滚降系数

0.15

视频解码器

支持：

-HEVC/H.265 MP@level 4.0 High tier

(只有M88CS8051T支持,定制款非标配)

-MPEG-2 MP@ML/HL

-H.264 BP (with no ASO/FMO), MP& HP@ L3/L4.1

- AVS Jizhun profile @ L6.0/ L4.0

-AVS Broadcast profile @ L6.0/ L4.0

-MPEG-4 SP Profile, Advanced Simple Profile @ Level 5 without GMC/Data Partitioning/Reversible VLC

-VC1 SP@ML, MP@HL, AP@L0~3

-H.263 baseline profile

- JPEG decoder engine

音频解码器

支持：

MPEG-1/2 Layer I/II/III

Dolby AC3/AC3+ (optional1)

DRA 2 CH/5.1 CH (optional1)

支持单声道、双声道和立体声等

解复用器

16 个硬件PID 过滤器（至少）

解扰器

支持DVB 通用解扰算法。

分辨率、显示比

支持1080P，1080I，支持4:3和16:9

1

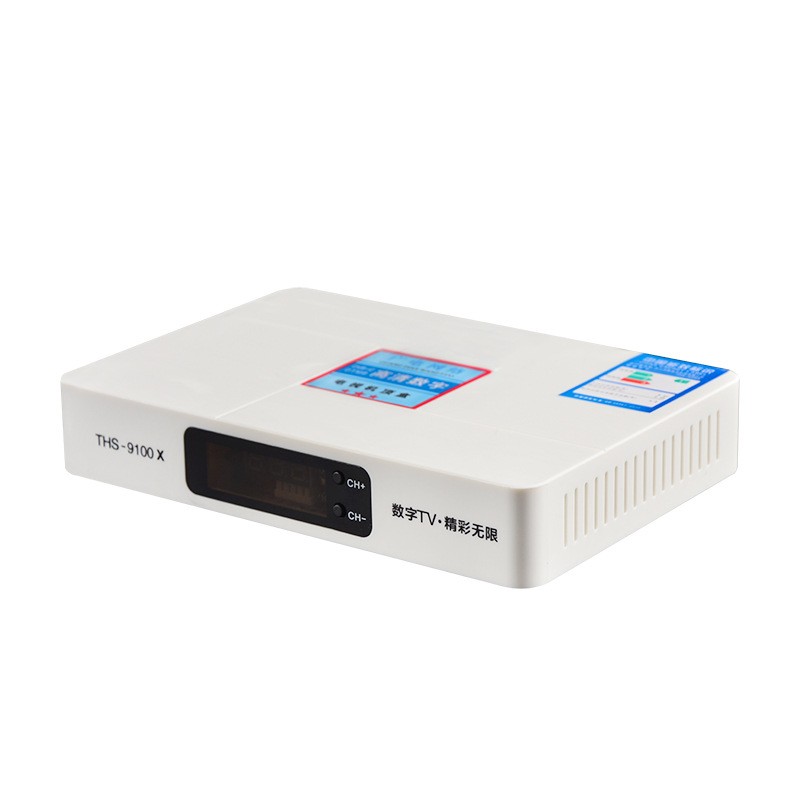

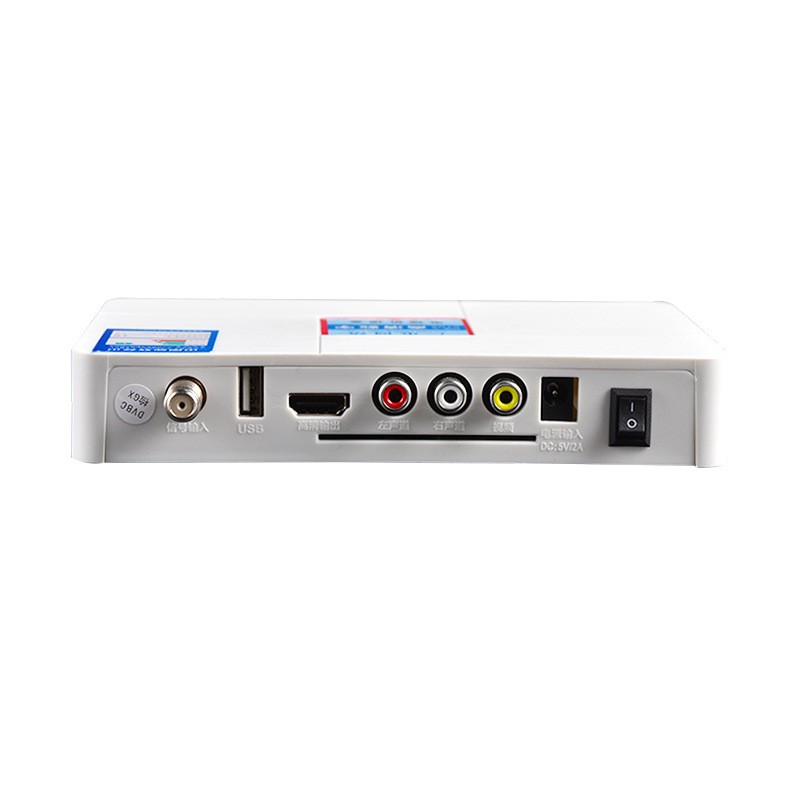

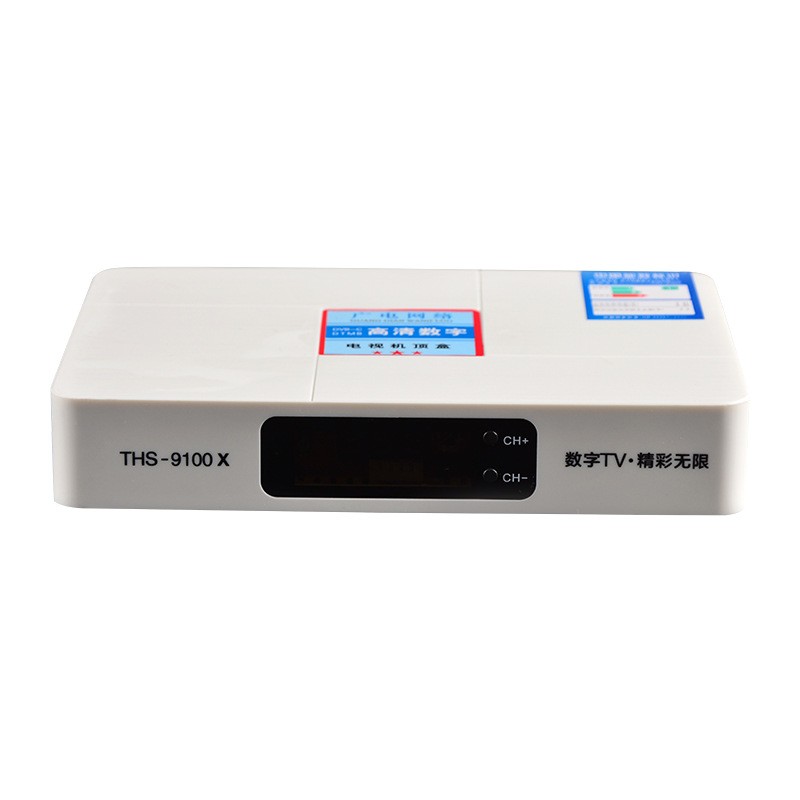

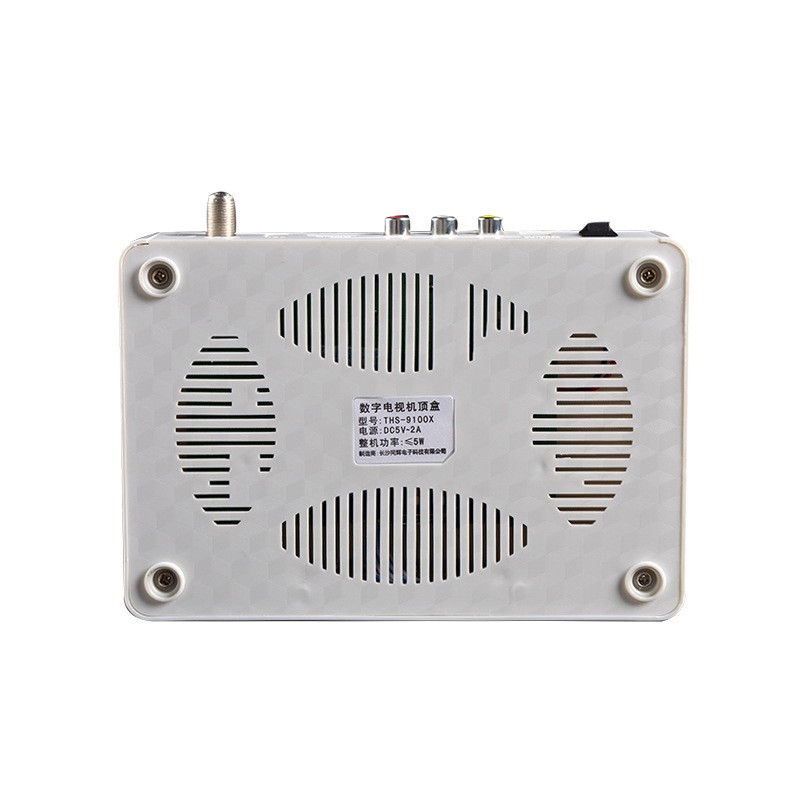

机顶盒主机

1

带开关

2

电源适配器

1

5V/2A--12V/1A

3

HDMI

1

1.5M

4

遥控器（含电池）

1

带学习型

5

内存（8M+1Gb）

1

6

CAS及SMS

1

根据客户要求定制
